GR851x系列
GR851x系统框图

GR851x系列系统级芯片(SoC)集成强大的NB-IoT通信子系统、应用子系统和安全子系统,具备超低功耗、高可靠通信和灵活的应用扩展等特性。该系列芯片基于ARM® Cortex®-M4F CPU内核,集成了RF收发器(覆盖低频段和高频段)、片上可编程Flash、RAM和多个外围设备,具备支持NB-IoT Rel-15的能力,可广泛应用于智能表计、资产管理、智能烟感、智能手环等物联网(IoT)应用场景。

GR851x系统框图

特点

  • 应用处理(AP)子系统

    • 可配置内核时钟Cortex®-M4F:3.25 MHz ~ 69.3 MHz

    • AP独立于CP,可重置CP

    • 高达128 KB SRAM,专用于OpenCPU应用

    • 多达4 MB闪存(支持XIP)

    • DFOTA

    • 丰富的外设,多达61个I/O引脚

      • 低功耗UART

      • 2 * I2S、2 * I2C、2 * UART、1 * ISO7816、2 * SPI、1 * QSPI

      • 5 * 13位ADC

      • 6通道PWM

      • 8通道DMA

      • Timer / Dual timer

      • SWD

    • 通信处理(CP)子系统

      • 支持3GPP Rel-14

        • 多载波支持增强(NPRACH、寻呼)

        • Cat-NB2、2个HARQ进程

        • CP重建

        • AS和NAS释放辅助指示

        • Rel-14定位:OTDOA和E-CID

        • DL信道质量报告

      • 支持3GPP Rel-15

        • nWUS唤醒信号

        • 专用PRACH SR

        • HARQ ACK中的SR

        • RRC快速释放

        • 邻区测量放松

        • 功率余量报告增强

      • 全球频段支持:1、2、3、4、5、8、11、12、13、14、17、18、20、25、26、28、66、70、71、74、85

      • DFOTA

  • 电源管理

    • 宽电压输入范围:1.85 V ~ 4.35 V

    • 功耗:35 µA / MHz

    • I/O电压:1.6 V ~ 3.6 V

    • 内置PA / FEM供电系统

    • BoD

    • PSM模式、Idle模式

  • 安全

    • 完整的安全计算引擎

      • AES 128位 / 192位 / 256位对称加密(ECB、CBC、CTR)

      • HMAC Keyed-hash消息认证码

      • TRNG

    • 完善的安全运行机制

      • Root-of-Trust

      • 安全启动

      • 加密固件直接从Flash运行

      • 灵活的加密密钥系统

  • 封装类型

    • BGA121L:5.6 mm * 5.6 mm * 0.88 mm,脚距0.5 mm

    • QFN58L:6 mm * 6 mm * 0.75 mm,脚距0.35 mm,支持4层PCB

  • 入网认证信息(芯片):中国移动、中国电信、德国电信

查看更多内容

硬件

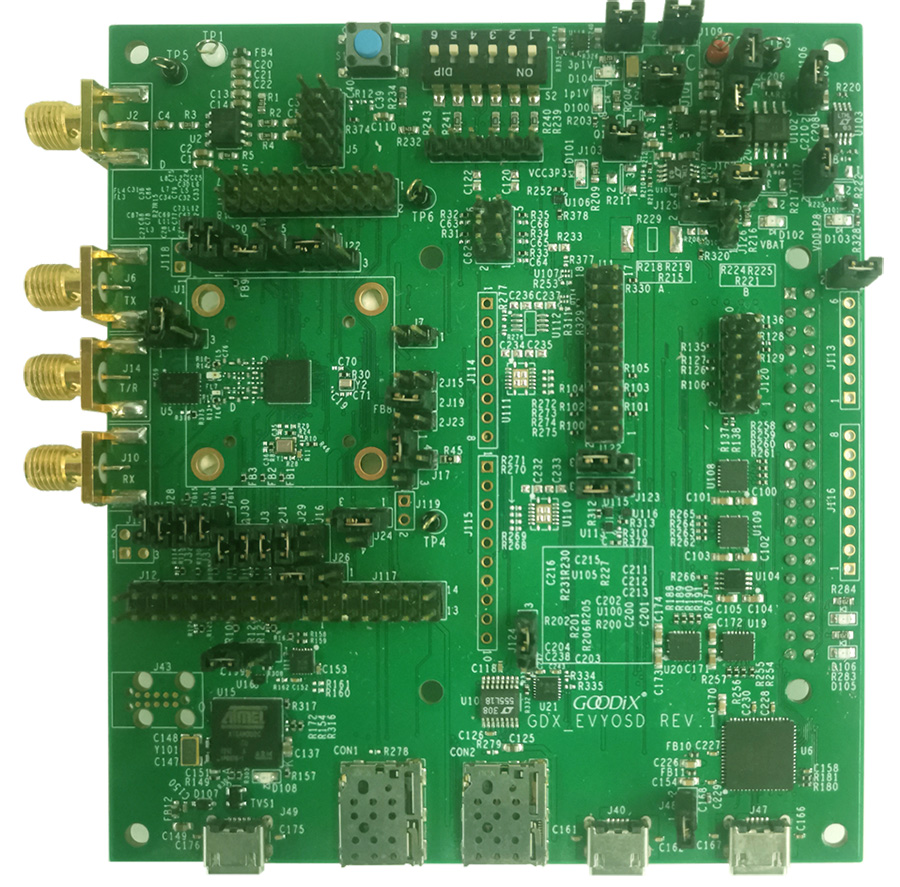

GR851x Pro Kit

GR851x Pro Kit 套件是基于GR851x芯片(支持NB-IoT)设计的开发平台,包含GR851x Pro Kit开发板、原理图和用户指南。

查看更多

软件和工具

GR851x SDK

适用于GR851x系列芯片的软件开发套件,通用型SDK,同时兼容丰富的AT命令和OpenCPU客户应用开发(水表,气表等智能表记)。
查看更多

GProgrammer(NB-IoT)

FLASH编程工具,包括固件下载、固件签名、eFuse操作等,开发调试阶段使用。
查看更多

GChipConfig

芯片配置工具,可用于配置芯片参数(IO电压,晶体电容等),SDK应用参数和通信参数。
查看更多

Hermes

日志工具,用于记录、查看和分析整个NB-IoT芯片(客户代码,应用SDK和通信核)生成的日志,支持按类别查看,如用户代码log,SDK log和通信(NAS, RCC, MAC, PHY等)log。
查看更多

GNavigator

串口工具,包括收发AT指令、统计终端测量值、统计下行UDP速率等。
查看更多

GNBMT

量产测试工具,包括固件下载、芯片校准和非信令测试等。
查看更多

GRFTool

射频校准和非信令测试调试工具。
查看更多

文档

名称 权限 版本 日期
GR851x产品简介 公开 V1.3 2022-06-30
GR851x Datasheet 非公开,请联系销售 V1.7 2021-10-13
GR851x SSL应用说明 非公开,请联系销售 V1.2 2022-07-16
GR851x OneNET应用说明 非公开,请联系销售 V1.2 2022-07-12
GR851x HTTP API示例手册 非公开,请联系销售 V1.1 2022-07-12
GR851x OpenCPU API Reference 非公开,请联系销售 V1.8.2 2022-07-12
GR8513NMBIN Pro Kit Board 非公开,请联系销售 V1.3 2022-06-10
GNBMT用户手册 非公开,请联系销售 V2.4 2022-06-09
GR851x低功耗模式说明 非公开,请联系销售 V1.1 2022-05-09
GR851x腾讯云物联网平台应用说明(MQTT) 非公开,请联系销售 V1.1 2022-04-19
GR851x CTM2M API示例手册 非公开,请联系销售 V1.3 2022-03-07
GProgrammer用户手册 - NB-IoT 非公开,请联系销售 V2.2 2022-03-01
GChipConfig用户手册 非公开,请联系销售 V1.6 2022-02-28
GR851x Hardware Design Guidelines 非公开,请联系销售 V1.7 2022-02-25
GR851x 外设示例用户手册 非公开,请联系销售 V1.9 2022-02-18
GRFTool用户手册 非公开,请联系销售 V2.2 2022-01-24
GR851x Network示例手册 非公开,请联系销售 V1.1 2022-01-18
Hermes用户手册 非公开,请联系销售 V1.4 2022-01-13
GR851x SSL API示例手册 非公开,请联系销售 V1.1 2022-01-04
GR851x常见故障分析指南 非公开,请联系销售 V1.0 2021-12-27
GR851x General API示例手册 非公开,请联系销售 V1.5 2021-12-23
GR851x Reliability Test Report 非公开,请联系销售 V2.0 2021-12-20
GR851x OneNET API示例手册 非公开,请联系销售 V1.5 2021-12-10
GR851x Power KPI Test Report 非公开,请联系销售 V1.7 2021-12-07
GR851x Crypto API示例手册 非公开,请联系销售 V1.1 2021-12-06
GR851x快速睡眠唤醒示例手册 非公开,请联系销售 V1.1 2021-11-29
GR851x阿里云物联网平台应用说明(MQTT) 非公开,请联系销售 V1.3 2021-10-22
GR851x MQTT-SN API示例手册 非公开,请联系销售 V1.3 2021-10-22
GR851x IO配置说明 非公开,请联系销售 V1.0 2021-10-22
GR851x UDP示例手册 非公开,请联系销售 V1.6 2021-10-13
GR851x低功耗应用示例手册 非公开,请联系销售 V1.4 2021-10-13
GR851x GCC用户手册 非公开,请联系销售 V1.0 2021-10-13
GR851x引脚复用(Pinmux)分配表 非公开,请联系销售 V1.5 2021-09-24
GR851x CTWing平台应用说明 非公开,请联系销售 V1.0 2021-09-08
GR851x SDK链接库和底包模式说明 非公开,请联系销售 V1.0 2021-09-07
GR851x MQTT API示例手册 非公开,请联系销售 V1.3 2021-08-31
GR851x CoAP API示例手册 非公开,请联系销售 V1.3 2021-08-31
GR851x MQTT对接Ali云API示例手册 非公开,请联系销售 V1.1 2021-08-31
GR851x CP异常处理示例 非公开,请联系销售 V1.0 2021-08-30
GR851x OpenCPU User Guide 非公开,请联系销售 V1.3 2021-08-03
GR851x FOTA说明手册 非公开,请联系销售 V1.2 2021-07-30
GR851x Flash配置简介 非公开,请联系销售 V1.0 2021-07-23
GR851x入网参考 非公开,请联系销售 V1.2 2021-07-08
GR851x CTC平台应用说明 非公开,请联系销售 V1.3 2021-07-07
GR851x TCP及UDP AT Command应用手册 非公开,请联系销售 V1.3 2021-07-07
GR851x Full Temperature Range Baud Rate Tolerance Test Report 非公开,请联系销售 V1.2 2021-06-30
GR851x AP Functional Test Report 非公开,请联系销售 V1.3 2021-06-30
GR851x吞吐量测试 非公开,请联系销售 V1.2 2021-06-24
GNavigator用户手册 非公开,请联系销售 V1.2 2021-06-18
GR851x低功耗应用指导及功耗测试 非公开,请联系销售 V1.1.1 2021-05-07
GR851x AT命令用户手册 非公开,请联系销售 V2.3 2021-04-27
GR851x芯片引脚检测方案 非公开,请联系销售 V1.0 2021-04-23
GR8513 Pro Kit用户指南 非公开,请联系销售 V1.1 2021-04-15
GR851x FEM & PA QVL Selection Guide 非公开,请联系销售 V1.1 2021-04-15
GR851x Peripheral Test Report 非公开,请联系销售 V1.2 2021-04-14
GR851x Sampling RCT Report 非公开,请联系销售 V1.2 2021-04-08
