GH3220T
GH3220T系统框图
智能手表/手环应用框图

GH3220T是一款集成了多通道PPG、单导联ECG和双通道温度检测电路的健康监测芯片,支持心率(HR)、心率变异性(HRV)、血氧饱和度(SpO2)、心电(ECG)、脉搏波传导时间(PWTT)、体温等人体健康指标的监测功能,具备超低功耗、超高精度的特性,适用于高端智能手表、智能手环、心电贴、专业运动装备、医疗设备等。

GH3220T系统框图
智能手表/手环应用框图

特点

  • 超低功耗

    • 心率典型功耗59 µA

    • 血氧典型功耗230 µA

  • 超高性能

    • 24-bit 高精度ADC

    • PPG动态范围可达110 dB

    • 最大可支持256 µA环境光消除

    • AC环境光抑制能力(50 Hz)60 dB

    • DC环境光抑制能力80 dB

    • ECG 共模抑制比100 dB

    • ECG输入阻抗 > 2 GΩ,支持干电极应用

    • 输入噪声在应用中满足医疗标准YY-0885/IEC60601-2-47

    • 测温范围和精度:25 °C ≤ Temp. < 45°C,±0.1 °C

  • 温度检测模块

    • 支持2路NTC温度采样通道和1路参考电阻采样通道

  • 光发射模块

    • 内置2个LED驱动器,每个可以支持4个LED,对应8个LED 管脚

    • 每个LED驱动最大驱动电流高达200 mA

    • 同时支持8个LED用于血氧饱和度或多波长/多位置心率监测

  • 光接收模块

    • 4个同步采样AFE,多通道应用下LED开启时间减少75%

    • 最多支持8个可编程时隙采集,有效采样数据通道高达32个

    • PD接口支持2路差分连接或4路单端连接

  • 芯片内置功能

    • 自动调光

    • 自动佩戴检测

    • 含RLD的ECG导联检测电路

  • 内置FIFO

    • 可缓存800个采样点数据

  • 通信接口

    • 支持最高12 MHz SPI

    • 支持最高1 MHz IIC

  • 封装

    • WLCSP封装

    • 尺寸:2.605 mm * 2.905 mm * 0.468 mm,0.4 mm pitch,42 balls

  • 可支持的典型应用

    • 心率

    • 血氧

    • ECG

    • PWTT

    • 心率变异性(HRV)

    • 佩戴检测

    • 体温/皮温

查看更多内容

产品参数

类别

GH3220T

PPG TX

外部LED接口数量

8

最大LED驱动电流

200 mA / 400 mA

PPG RX

AFE 通道数量

4

外部PD接口

5 single or 2 diff

最大 SNR

110 dB

心率应用功耗 (µA)

50

血氧应用功耗 (µA)

230

Temperature

体温检测NTC接口数量

2

ECG

噪声(满足 YY0885/IEC 60601-2-47)

10 µV

电极

干电极

芯片接口

I2C / SPI

FIFO

800 samples

ADC

 24 bit

芯片尺寸(mm)

2.6 * 2.9 * 0.5

芯片封装

WLCSP 42

典型应用

智能手环/手表,心电贴,专业运动装备,医疗设备

算法支持

PPG

HR,HRV,SpO2,Wear Detect

ECG

Cardiogram

Temperature

Skin Temperature,Body Temperature

硬件

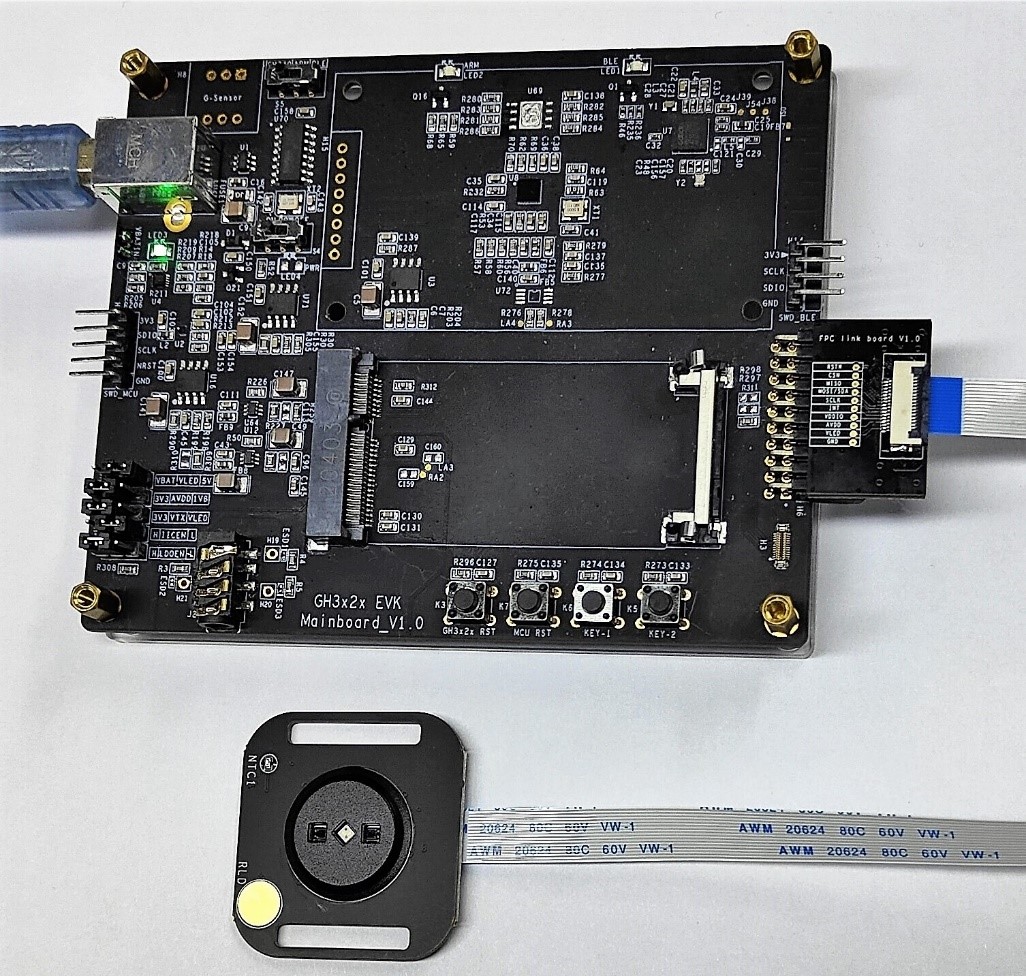

GH3x2x EVK

可用于GH3020/GH3026/GH3220芯片的硬件评估和性能测试

查看更多

FPM02

用于健康传感器全系列产品的模组测试和整机测试

查看更多

软件和工具

GH3x2x Android APP 工具

该工具可以用于整机的光路测试和健康功能的数据采集。
查看更多

GH3x2x EVK PC 工具

该工具可用于评估GH3x2x芯片性能和生成驱动库配套的配置。
查看更多

GH3x2x算法库

该算法库集成了GH3x2x的算法库,包含心率、血氧的基础的生理指标的测量算法。
查看更多

GH3x2x驱动库

该驱动库集成了GH3x2x的驱动代码和库函数,帮助客户进行驱动和算法的快速开发。
查看更多

文档

名称 权限 版本 日期
GH3220T数据手册 仅注册用户 V1.3 2022-01-06
GH3220T_Schematic 仅注册用户 V1.1 2022-02-14
GH(M)3x2x_量产工具使用说明 非公开,请联系销售 V1.2 2022-07-16
GH(M)3x2x_量产治具制作说明 非公开,请联系销售 V1.2 2022-07-16
GH(M)3x2x_PPG和ECG模组及整机量产测试方案 非公开,请联系销售 V1.1 2022-07-16
GHealth数据采集App使用手册 非公开,请联系销售 V1.3 2022-07-16
GH(M)3x2x驱动库移植指南 非公开,请联系销售 V4.2 2022-07-16
GH(M)3x2x_EVK工具使用指南 非公开,请联系销售 V2.5 2022-07-16
GH(M)3x2x_EVK硬件使用说明 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_PD透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_绿灯居中透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_绿灯偏心透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
查看更多
