GH3020
GH3020系统框图
智能手表/手环应用框图图

GH3020是一款集成了多通道PPG的健康监测芯片,具备心率(HR)、心率变异性(HRV)和血氧饱和度(SpO2)等监测功能,以及超低功耗、超高精度的特性,适用于高端智能手表、智能手环、专业运动装备、医疗设备等。

GH3020系统框图
智能手表/手环应用框图

特点

  • 超低功耗

    • 心率典型功耗59 µA

    • 血氧典型功耗230 µA

  • 超高性能

    • 24-bit 高精度ADC

    • PPG动态范围可达110 dB

    • 最大可支持256 µA环境光消除

    • AC环境光抑制能力(50 Hz)60 dB

    • DC环境光抑制能力80 dB

  • 光发射模块

    • 内置2个LED驱动器,每个可以支持4个LED,对应8个LED 管脚

    • 每个LED驱动具有8-bit电流分辨率,最大驱动电流高达200 mA

    • 同时支持8个LED用于血氧饱和度或多波长/多位置心率监测

    • 支持最多8个可编程时隙打光

    • PSRR:95 dB

  • 光接收模块

    • 4个独立同步采样AFE,多通道应用下LED开启时间减少75%

    • 支持最多8个可编程时隙采集,有效采样数据通道高达32个

    • PD接口支持4路差分连接或8路单端连接

  • 芯片内置功能

    • 自动调光

    • 自动佩戴检测

  • 内置FIFO

    • 可缓存800个采样点数据

  • 通信接口

    • 支持最高12 MHz SPI

    • 支持最高1 MHz IIC

  • 封装

    • WLCSP封装

    • 尺寸:2.605 mm * 2.905 mm * 0.468 mm,0.4 mm pitch,42 balls

  • 支持的典型应用

    • 心率

    • 血氧

    • 心率变异性(HRV)

    • 佩戴检测

查看更多内容

产品参数

类别

GH3020

PPG TX

外部LED接口数量

8

最大LED驱动电流

200mA/400mA

PPG RX

AFE 通道数量

4

外部PD接口

8 single or 4 diff

最大 SNR

110 dB

心率应用功耗 (µA)

50

血氧应用功耗 (µA)

230

芯片接口

I2C / SPI

FIFO

800 samples

ADC

 24 bit

芯片尺寸(mm)

2.6 * 2.9 * 0.5

芯片封装

WLCSP 42

典型应用

智能手环/手表,专业运动装备,医疗设备

算法支持

HR,HRV,SpO2,Wear Detect

硬件

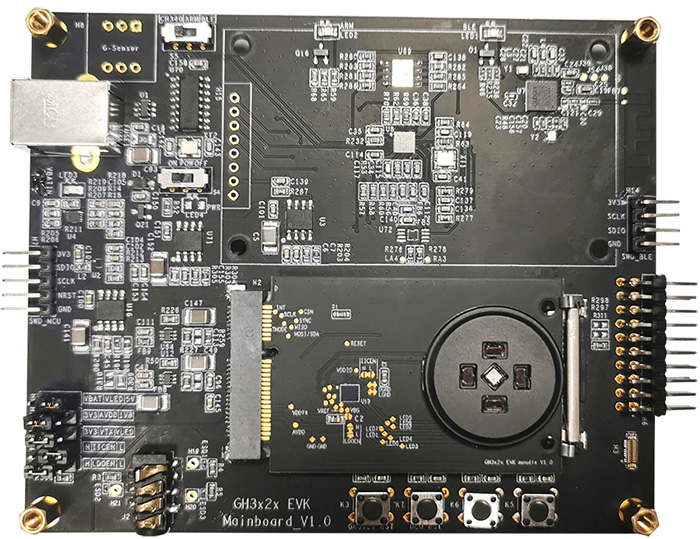

GH3x2x EVK

可用于GH3020/GH3026/GH3220芯片的硬件评估和性能测试

查看更多

FPM02

用于健康传感器全系列产品的模组测试和整机测试

查看更多

软件和工具

GH3x2x Android APP 工具

该工具可以用于整机的光路测试和健康功能的数据采集。
查看更多

GH3x2x EVK PC 工具

该工具可用于评估GH3x2x芯片性能和生成驱动库配套的配置。
查看更多

GH3x2x算法库

该算法库集成了GH3x2x的算法库,包含心率、血氧的基础的生理指标的测量算法。
查看更多

GH3x2x驱动库

该驱动库集成了GH3x2x的驱动代码和库函数,帮助客户进行驱动和算法的快速开发。
查看更多

文档

名称 权限 版本 日期
GH3020数据手册 仅注册用户 V1.4 2021-07-23
GH3020_Schematic 仅注册用户 V1.3 2021-01-07
GH(M)3x2x_量产工具使用说明 非公开,请联系销售 V1.2 2022-07-16
GH(M)3x2x_量产治具制作说明 非公开,请联系销售 V1.2 2022-07-16
GH(M)3x2x_PPG和ECG模组及整机量产测试方案 非公开,请联系销售 V1.1 2022-07-16
GHealth数据采集App使用手册 非公开,请联系销售 V1.3 2022-07-16
GH(M)3x2x驱动库移植指南 非公开,请联系销售 V4.2 2022-07-16
GH(M)3x2x_EVK工具使用指南 非公开,请联系销售 V2.5 2022-07-16
GH(M)3x2x_EVK硬件使用说明 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_PD透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_绿灯居中透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
GH(M)3x2x_绿灯偏心透镜公版图纸_V1.0 非公开,请联系销售 V1.0 2022-07-16
GH(M)302x_结构及工艺设计规范 非公开,请联系销售 V1.1 2022-07-16
GH302x_硬件设计规范 非公开,请联系销售 V1.0 2022-07-16
查看更多
