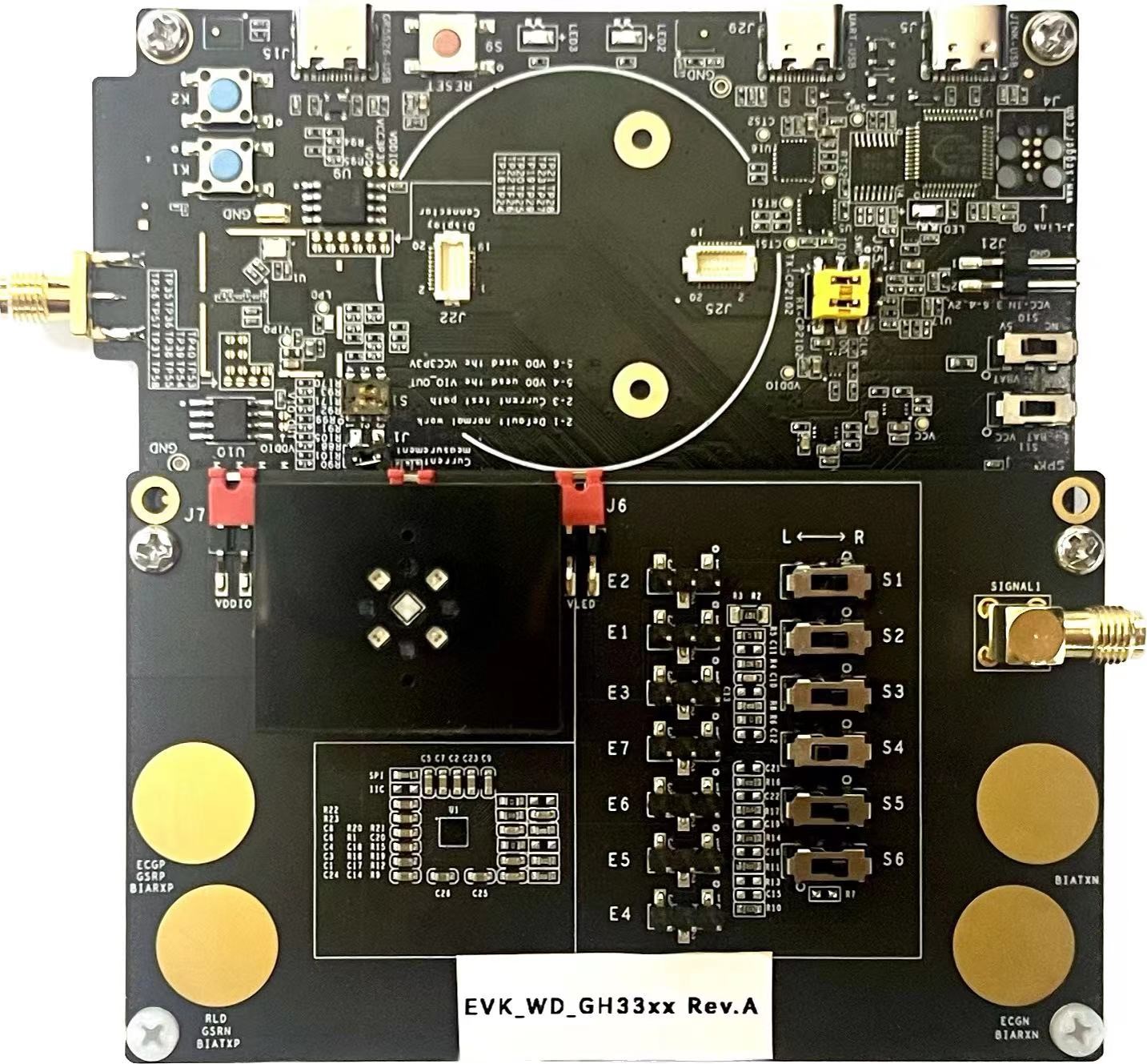

GH3300是一款高集成度、高性能、多模态模拟前端芯片，支持PPG、ECG、BIA和EDA测量，具有灵活可配置的工作模式，还支持温度测量。适用于高端智能手表、手环、多参数监控设备、掌上ECG等产品。
PPG信号链
4路独立的PPG通道，支持同步采样以降低LED功耗
支持4路差分PD或8路单端PD复用PPG通道
4路高精度24-bit ADC
超低暗电流噪声：＜14 pArms
4路LED驱动器，支持最多16颗LED，每路驱动器峰值电流达200 mA
最大110 dB系统SNR保证高精度PPG测量
每个采样周期最多支持128路采样，环境光抑制比达80 dB
ECG信号链
1路DC模式或AC模式ECG，支持单导联ECG采集
DC模式等效输入端噪声：1.67 µVrms（1倍增益）
AC模式等效输入端噪声：1.25 µVrms（20倍增益）
输入阻抗10 GΩ，DC输入范围±1300 mV，支持干电极应用
阻抗测量信号链
可编程的内建激励电流源，驱动频率最大1 MHz
自带高通滤波器的低噪声INA
4线法测量方式，支持接触阻抗测量
内建模拟I/Q解调模块，支持输出复阻抗信息
EDA通道复用DC模式或者AC模式ECG通道，并带有额外的低频驱动电流源
GRR支持数字I/Q解调，输出复阻抗信息
支持片内幅度、角度变换
内建功能
自动调光与自动增益控制
导联检测与右腿驱动功能
ECG导联检测支持外部buffer应用
有源屏蔽功能
ECG数据压缩
支持SPI与IIC通信
封装
WLCSP，49引脚，0.35 mm间距
2.645 mm * 2.645 mm * 0.5 mm
大容量FIFO
区域1: 16 k Byte（3.2 k 采样点）
区域2: 80 k Byte（16 k 采样点）
典型应用
消费电子产品：可穿戴设备
医疗电子产品：多参监护仪、便携ECG设备
分类 | GH3300 | |
|---|---|---|
PPG TX | LED接口数量 | 16 |
最大LED驱动电流 | 200 mA * 4 | |
PPG RX | AFE通道数量 | 4 |
PD接口数量 | 8 Single/ 4 Diff | |
最大SNR | 110 dB | |
ECG | ECG通道数量 | 1( DC or AC) |
输入阻抗 | >10 GΩ | |
噪声 | DC：1.67 µVrms | |
功耗 | DC：610 µA | |
Bio-Z | BIA通道数量 | 1 |
EDA通道数量 | 1 | |
RESP通道数量 | 1 | |
BIA测量精度 | 幅值：±0.1% | |
EDA分辨率 | >90 dB | |
温度检测 | NTC接口数量 | 4 |
温度测量精度 | 25 °C ~ 45 °C范围内 ±0.1 °C | |
压力检测 | 压力检测通道 | / |
通信接口 | IIC/SPI | |
ADC | 24-bits | |
FIFO | 96 k Byte | |
封装 | WLCSP-49 | |
芯片尺寸(mm) | 2.645 * 2.645 * 0.5 | |
算法支持 | HR、SpO2、HRV、ECG、BIA、Wear Detect | |
