GH611
GH611系统框图
GH611应用框图

GH611是一款电容式入耳检测及触控2合1芯片,可应用于智能耳机的入耳检测及触摸按键检测。GH611内部集成了高性能、低功耗的 MCU 及自容感应前端电路,可根据电容变化进行入耳检测以及触控操作,从而实现对相应的人机交互界面系统的控制。该系列芯片采用汇顶科技自主开发的感应算法,可实现超高信噪比,能准确识别耳机状态(佩戴/摘下)以及滑动、单双击、长按等操作。

GH611系统框图
GH611应用框图

特点

  • 支持精确、可靠、低功耗的多通道电容式入耳检测和触摸按键检测

  • 更便捷的人机交互:支持上下滑动、单双击、长按等操作

  • 温漂自动补偿

  • 内嵌低功耗 MCU

  • 通道数:支持2个入耳检测通道和3个触控通道

  • 支持1.7 V ~ 5.5 V宽电压供电

  • 封装: WLCSP 19 Pin,2.09 mm * 1.94 mm * 0.513 mm

查看更多内容

产品参数

芯片型号

GH611

通道数量

7

自电容检测

电容检测分辨率

fF级

自容检测输入范围

最大±20 pF

通信接口

I2C

ADC

13 bit

MCU

16 位低功耗 MCU

VDD供电电压(V)

2~5 V,或者 1.8 V

I2C供电电压(V)

2~5 V,or 1.8 V

芯片封装

CSP-19,2.09 * 1.94 mm

典型应用

佩戴检测+触摸按键

硬件

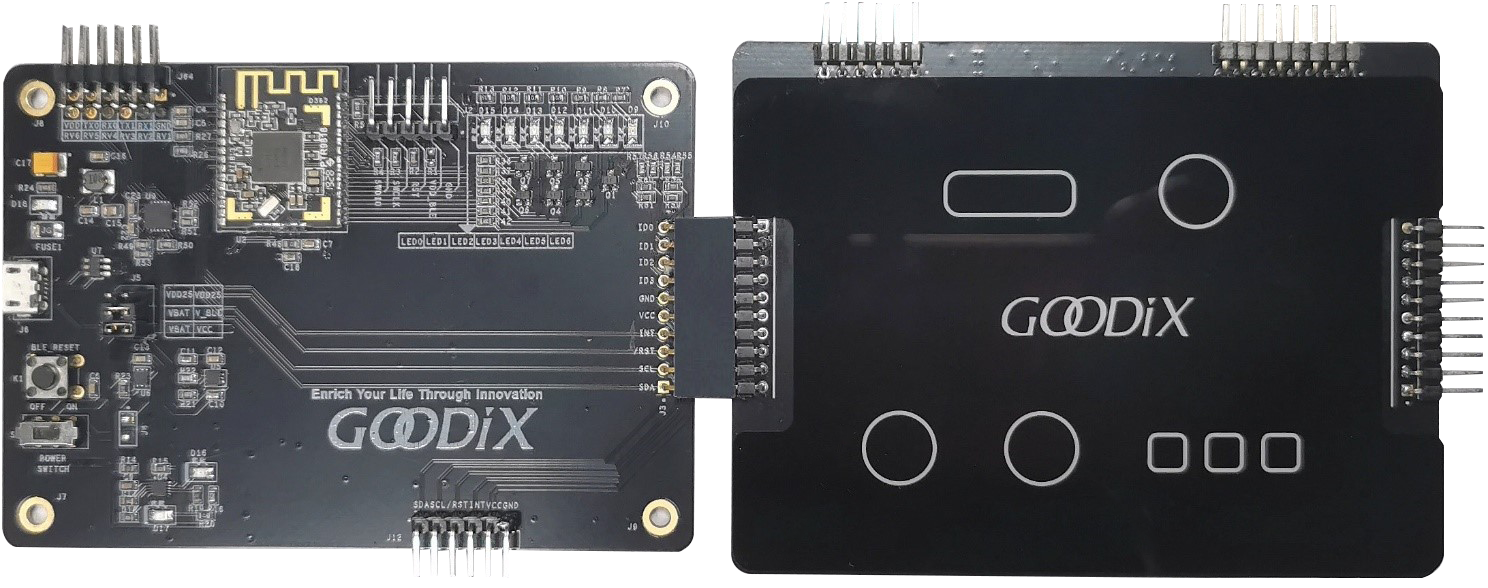

GH61x-EVK

可用于GH610/GH611芯片的硬评估和性能评估

查看更多

软件和工具

GH61x-GTModuleTest

为GH610/GH611芯片提供了与应用方案配套的模组测试、整机测试解决方案,支持硬件功能测试、Cap sensor校准测试等。
查看更多
