GH300
GH300系统框图
智能耳机应用框图

GH300是一款集成了2个LED、1个光学接收器(PD)和模拟前端的心率传感器模块,具备超小尺寸、超低功耗的特性,适用于智能耳机、智能指环等对尺寸和功耗有严苛要求的产品。

专为智能耳机应用而设计的GH300 芯片具有入耳检测 (IED) 功能,并支持外部光电二极管 (PD) 和 LED 模块以实现精准的心率测量。

GH300系统框图
智能耳机应用框图

特点

  • 超小体积

    • LGA封装尺寸: 4.3 mm * 2.6 mm * 0.9 mm

    • 内置2 LEDs,1 PD,1 AFE

  • 超低功耗

    • 心率检测平均电流:40 µA

    • 佩戴检测平均电流:10 µA

  • 超高性能

    • 24-bit高精度ADC

    • 动态范围:96 dB

  • 光发射模块

    • 2路内置LED,同时支持1路外置LED

    • 3个独立LED Driver

    • 8位可编程电流控制器

    • 自动驱动调节,可自适应光路环境,实现最佳信噪比输出

  • 光接收模块

    • 内置PD,同时支持1路外置PD

    • 2个接收通道

    • 单通道信号采样频率可达1 kHz

  • 工作电压范围:2.1 V ~ 3.3 V

  • IIC 通信接口

  • Functions: HR, HRV, In-Ear Detection (IED)

  • 功能:HR 、HRV、佩戴检测

  • 应用:智能耳机、智能指环等

查看更多内容

产品参数

类别

GH300

PPG TX

内部集成LED数量

2

外部LED接口数量

1

最大LED驱动电流

100 mA

PPG RX

AFE 通道数量

1

内部集成PD数量

1

外部PD接口

1

最大 SNR

96 dB

心率应用功耗(µA)

40

芯片接口

I2C / SPI

FIFO

256 samples

ADC

24 bit

芯片尺寸(mm)

2.6 * 4.3 * 0.9

芯片封装

LGA 16

典型应用

智能耳机、智能指环/手环

算法支持

HR、HRV、Wear Detect

硬件

FPM02

用于健康传感器全系列产品的模组测试和整机测试

查看更多

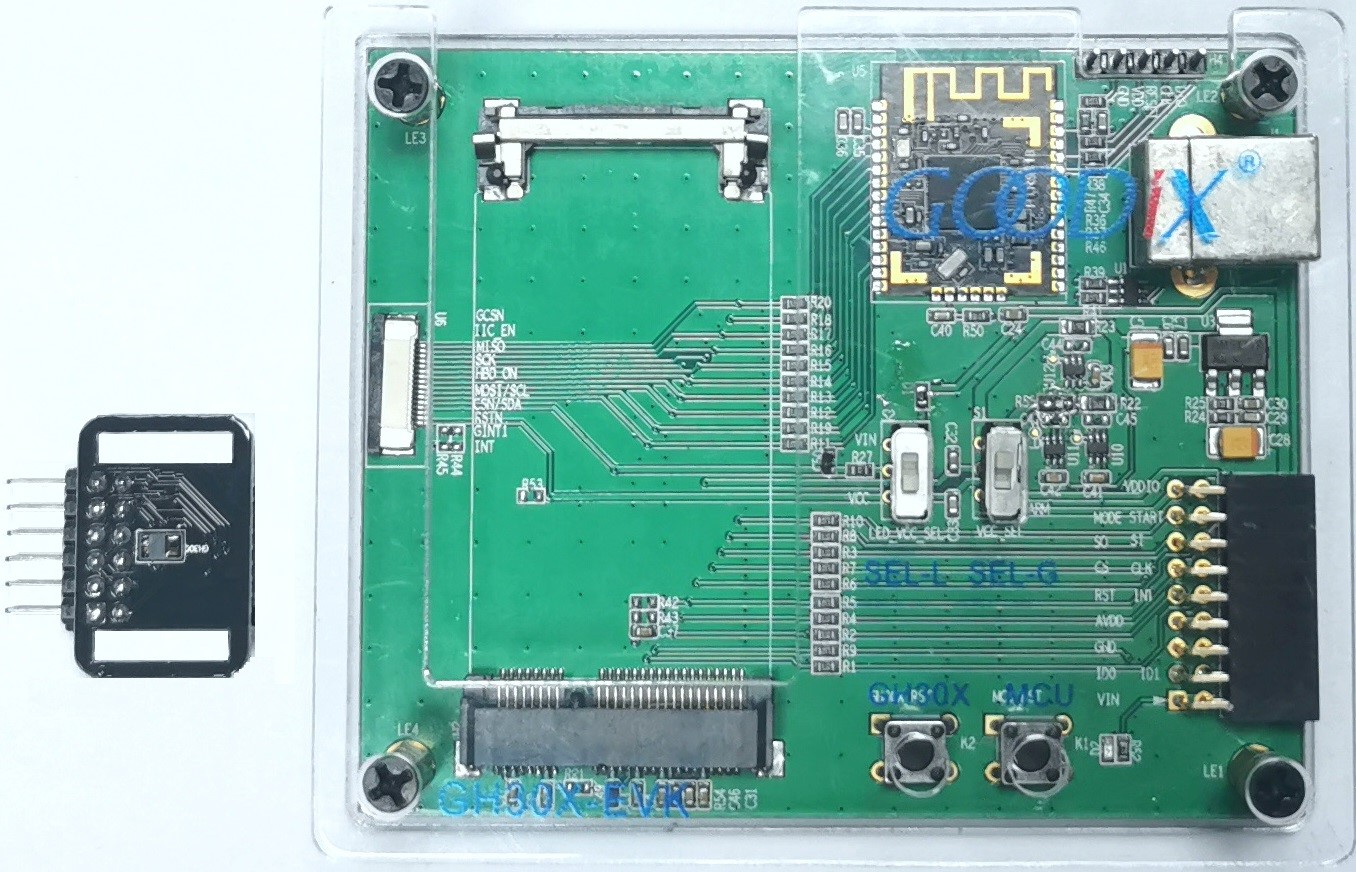

GH30X-EVK+GH300 EVB

可用于GH300芯片的硬件评估和性能测试

查看更多

软件和工具

GH30x Android APP 工具

整该工具可以用于整机的光路测试和健康功能的数据采集。
查看更多

GH30x EVK PC 工具

该工具可用于评估GH30x芯片性能和生成驱动库配套的配置。
查看更多

GH30x驱动库

该驱动库集成了GH30x的驱动代码和库函数以及算法库,帮助客户进行驱动和算法的快速开发。
查看更多

文档

名称 权限 版本 日期
GH300数据手册 非公开,请联系销售 V1.4 2021-04-29
GH30x_量产测试工具使用说明 非公开,请联系销售 V1.0 2022-07-16
GH300_量产治具制作说明与参考3D 非公开,请联系销售 V1.1 2022-07-16
GH300量产测试方案介绍_V1.1 非公开,请联系销售 V1.1 2022-07-16
GH301x心率设备对比App使用手册 非公开,请联系销售 V1.4 2022-07-16
GH300心率检测耳机硬件设计规范 非公开,请联系销售 V1.4 2022-07-16
GH300耳机结构贴合测试规范 非公开,请联系销售 V1.4 2022-07-16
GH300_结构及工艺设计规范_耳道 非公开,请联系销售 V1.1 2022-07-16
GH300_结构及工艺设计规范_对耳屏 非公开,请联系销售 V1.3 2022-07-16
GH30x_EVK套件使用指南 公开 V1.3 2022-07-14
GH30x_驱动库移植指南 公开 V3.5 2022-04-16
